高强度螺栓安装工艺及检查

高强度螺栓的强度等级远高于普通螺栓,因此在安装高强度螺栓时,它不同于一般的螺栓,高强度螺栓一般用于重力荷载设备中,如桥梁等大型建筑物,因此可以说高强度螺栓在环境中的安装要求更高。

高强度螺栓连接副的安装

1)施工前,高强度大六角头螺栓连接副按出厂批号复验扭矩系数,其平均值和标准偏差应符合图纸要求。扭矩系数平均值应在0.11~0.15范围内,标准偏差应小于或等于0.01。复验数据作为施拧的主要参数。根据GB/T1231-91的规定,对保证扭矩系数供货的螺栓连接副最大批量为3000套,并按每批抽取8套检验扭矩系数。高强度螺栓的其它试验参照GB/T1231-91执行。

2)安装高强度螺栓时,清除飞边、毛刺等,摩擦面保持干燥,不得在雨中作业。

3)一般用打入冲钉的办法穿入高强螺栓,禁止绞刀扩孔。个别栓孔须扩孔时,在征得工程师同意后,用绞刀进行修孔,修整后孔的最大直径应小于1.2倍的螺栓直径。铰孔前将四周螺栓全部拧紧,使板迭密贴后再进行。以防止铁屑落入板迭缝中。严禁气割扩孔。修孔后用砂轮机清除孔边毛刺,并将砂轮屑清扫干净。?

4)高强度螺栓连接安装时,在每个节点穿入的临时螺栓和冲钉数量,由安装时可能承担的荷载计算确定,并满足下列规定:(1)不得少于安装总数的1/3;(2)不得少于两个临时螺栓;(3)冲钉穿入数量不宜多于临时螺栓的30%。

5)不得用高强度螺栓兼做临时螺栓,以防损伤螺纹引起扭矩系数的变化。

6)高强度螺栓的安装应在结构构件中心位调整后进行,其穿入方向以施工方便为准,并力求一致。高强度螺栓连接副组装时,螺母带圆台面的一侧应朝向垫圈有倒角的一侧;螺栓头下垫圈有倒角的一侧朝向螺栓头。

7)?高强度螺栓的拧紧分为初拧、复拧、终拧。复拧扭矩等于初拧扭矩,螺栓复拧后进行终拧。初拧、复拧、终拧后的高强度螺栓用三种不同颜色油漆分别在螺母上涂上标记(红色—初拧,黄色—复拧,蓝色—终拧)。

初拧和复拧用于固定作用,扭矩值是终拧扭矩值的一半左右,工具可以选择手动扭矩扳手或者定扭矩电动扳手;终拧时的扭矩值须达到规定的扭矩值,须选择前田定扭矩电动扳手(扭剪螺栓的终拧,就须选择TONE扭剪电动扳手)

8 )高强度螺栓在拧紧时,只准在螺母上施加扭矩。

9)高强度螺栓施拧采用的扭矩扳手在每班作业前后均进行校正,合格后才能使用。扭矩误差为扭矩的±5%;检查扭矩扳手须标定,扭矩误差为使用扭矩的±3%。

10)高强度螺栓在初拧、复拧、终拧时,连接处的螺栓按一定顺序施拧;从螺栓群中间顺序向外侧进行拧紧,并在当天全部终拧完毕(24小时之内)。

施拧时,不得采用冲击拧紧和间断拧紧。

11)?高强度螺栓拧紧的检查设专职人员负责,并在终拧1小时以后、24小时之内完成扭矩检查。采用松扣、回扣法检查时,先在螺栓、螺母上做标记,然后将螺母退回30°,再用检查扭矩扳手把螺母重新拧至原来位臵测定扭矩,该值不小于规定值的10%为合格。

经过检查的螺栓,其不合格者不得超过抽验总数的20%,如超过此值,继续抽检,直至累计总数的80%合格率为止。然后对欠拧者补拧,超拧者更换后重新补拧。

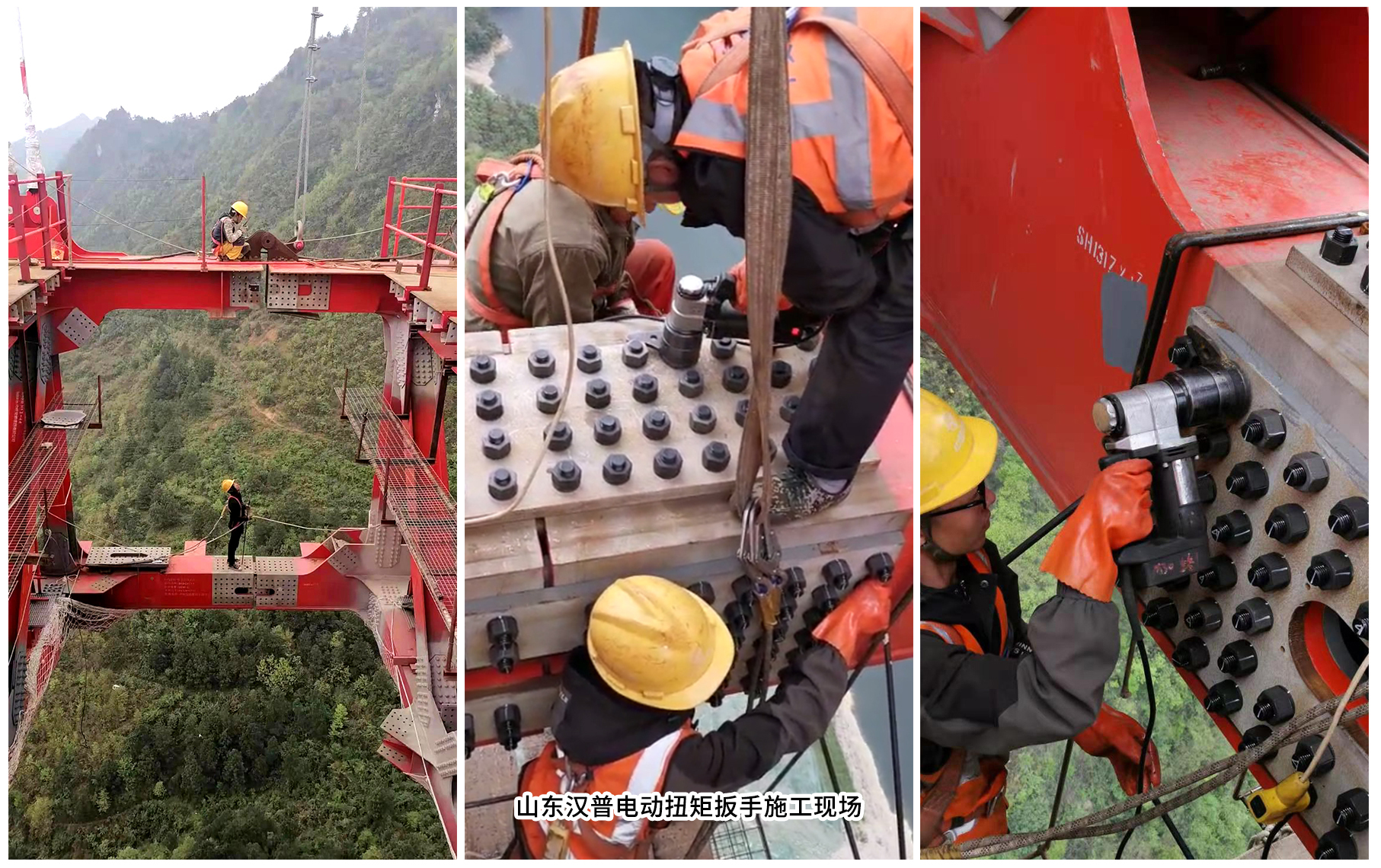

汉普电动扭矩扳手施工现场

大六角高强螺栓:

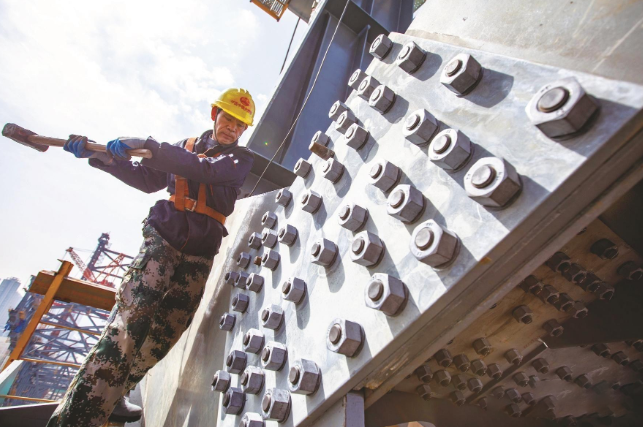

对大六角高强度螺栓的检查。需要采用小锤敲击法对高强度螺栓来进行普查,防止漏拧。这种方法主要是用手指夹住螺母的一个边,按的位置如果手指感到轻微的颤动,应该尽量靠近螺母近垫圈的地方,然后采用0.3~0.5千克重的小锤进行敲击螺母的另一边,如果手指感到轻微的颤动就算是合格,颤动比较大的话就是可能漏拧或者欠拧,完全不颤动的话就是超拧。

高强螺栓紧固

扭剪型高强螺栓:

因为它的结构特点,在施工中梅花干的部分承受的是反扭矩,所以梅花头部分拧断。也就是说螺栓连接副已经施加了相同的扭矩。所以在检查的时候只需要目测梅花头拧断就算是合格。但是在个别部位的螺栓无法使用专用的扳手,则需要按照相同直径的高强度大六角螺栓的检验方法来进行。

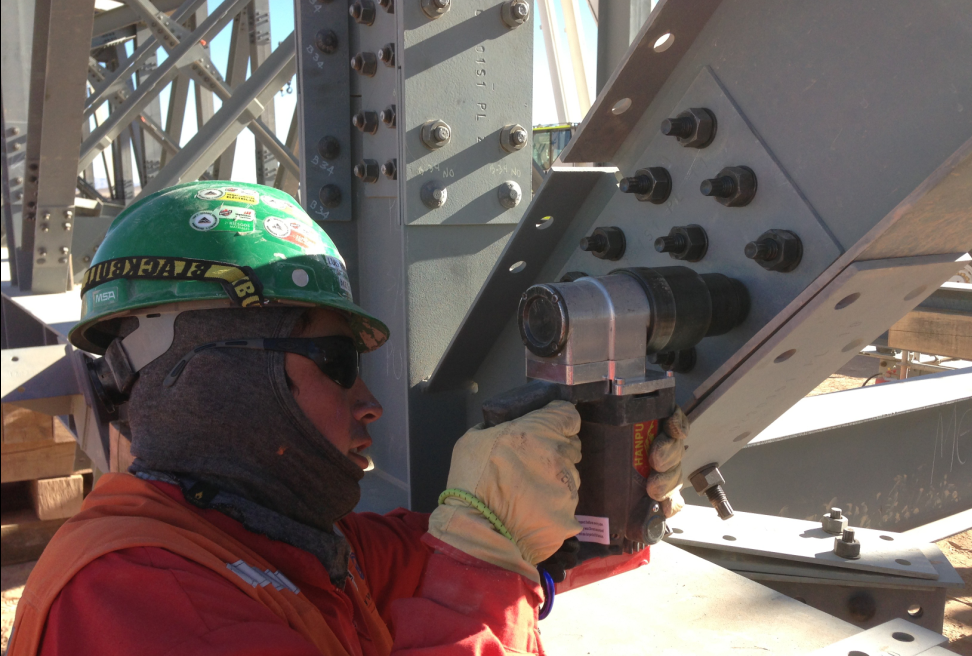

智利矿山结构汉普电动扭剪扳手施工现场

在高强度螺栓安装和施工的过程中,难免会有所忽视或者遗漏。所以在安装完成之后需要对其进行详细的检查,那么在检查的时候我们应该需要注意哪些内容呢?

1.指派的质检员按照规范的要求对整个高强度螺栓安装工作的完成情况进行认真的检查,然后将检查结果记录在检验报告中,然后将检查报告交送给项目负责人进行审批。

2.扭剪型高强度螺栓在终拧完成之后进行检查时,以拧掉尾部为合格,螺栓丝扣外露应该为2~3扣,其中允许有10%的螺栓丝扣外露1,扣或4扣。

3.对于因为构造原因而采用扭矩扳手拧紧的高强度螺栓,那么应该使用经过核定的扭矩扳手,用转角法来进行抽检。

4.扭剪型的高强度螺栓连接副终拧之后,除了因为构造原因无法使用专用扳手终拧掉梅花头者外,没有在终拧中拧掉梅花头的螺栓数不应该大于该节点螺栓数的5%。

5.高强度螺栓的安装检查需要在终拧一个小时以后,但是需要在24小时之前完成。

6.对于采用扭矩扳手拧紧的高强度螺栓,在终拧结束之后,检查漏拧,欠拧的应该采用0.3~0.5千克重的小锤来逐个敲检,如果发现有欠拧,漏拧应该进行补拧,超拧的话应该更换。

7.要做好高强度螺栓的检查记录,在整理之后归入技术档案。

山东汉普电动扭矩扳手生产厂家

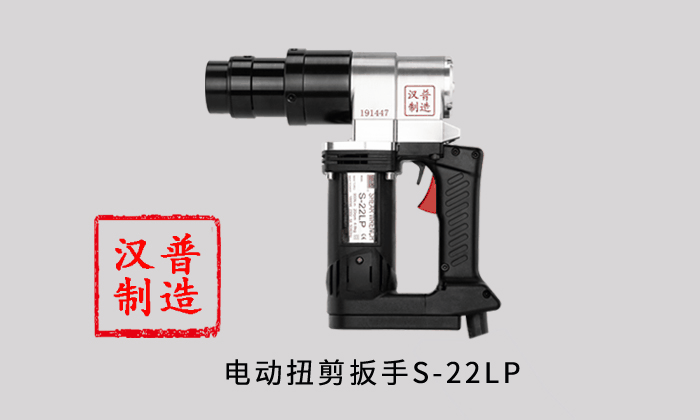

汉普电动扭剪扳手

汉普电动扭剪扳手专门用于紧固高强度扭剪螺栓,动力为220V或110V交流电源,相比较与传统六角螺栓,扭剪螺栓配合电动扭剪扳手,施工方便快捷,扭矩控制准确并且方便检查。

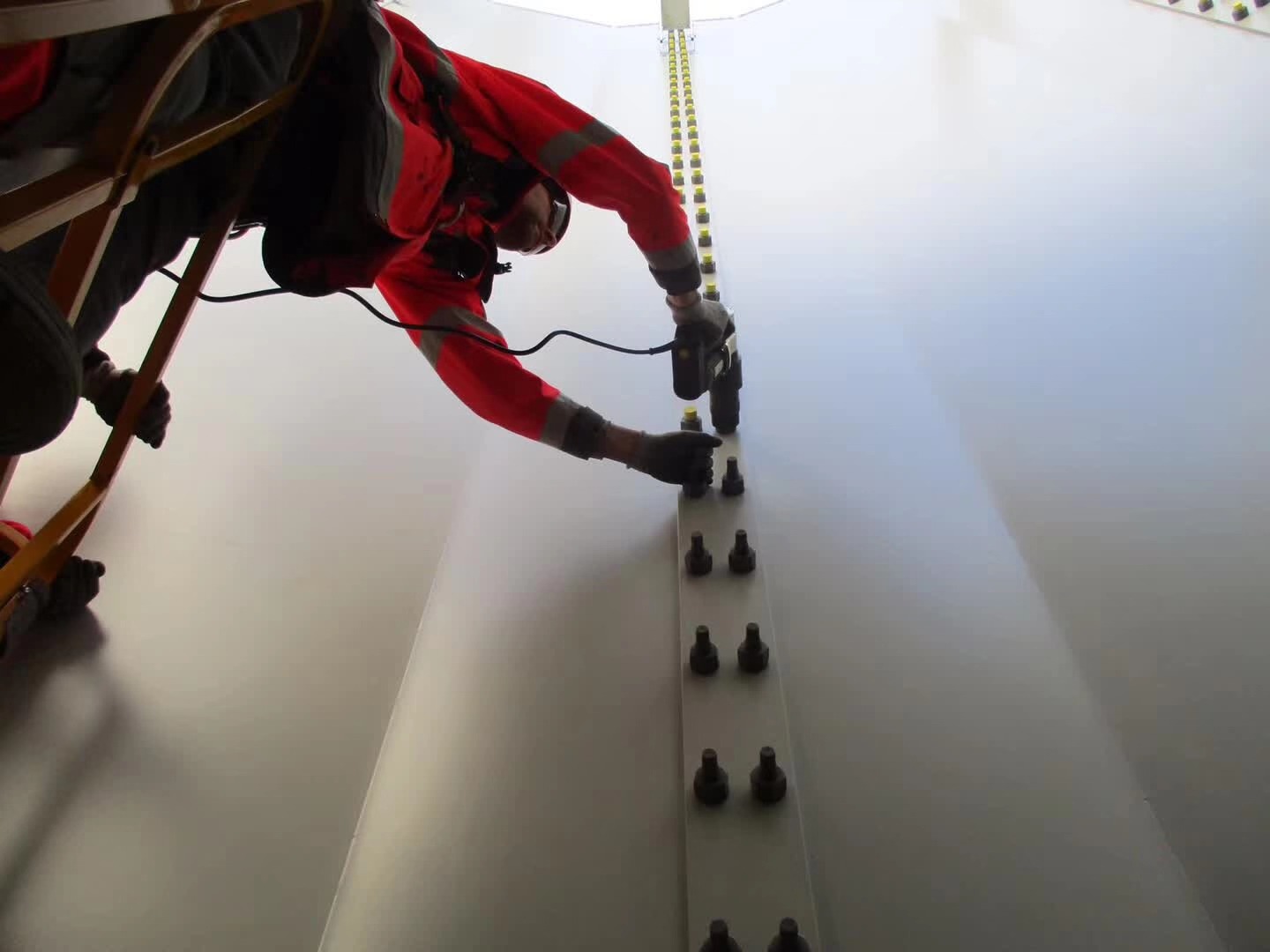

汉普电动扭剪扳手施工现场

汉普电动扭剪扳手

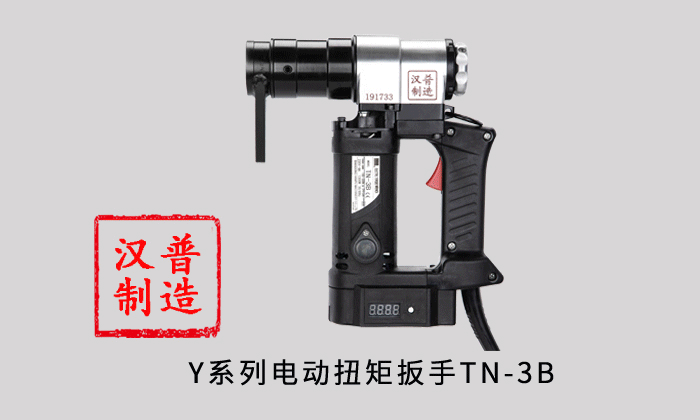

汉普电动扭矩扳手

汉普电动扭矩扳手专用于紧固有扭力要求的六角螺栓,电动扭矩扳手工作时提前设定好要求的扭矩,机器达到扭矩后自动停止转动,带有正反两个档位,不但可以紧螺丝也可以卸螺丝,工作时,机器不带有冲击,需要反力臂提供发作用力。

汉普电动扭矩扳手
